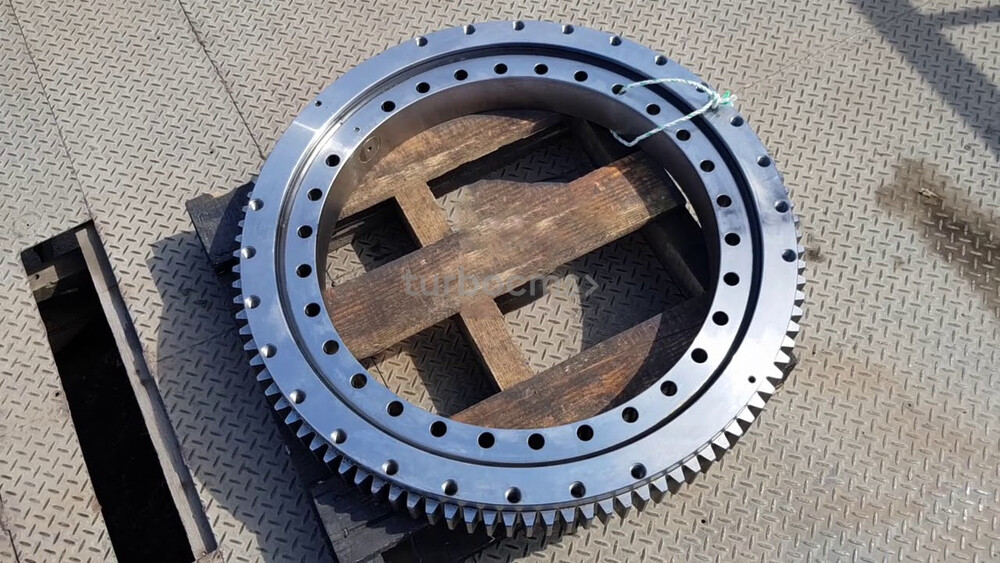

Опорно-поворотное устройство ОП-456.000.01 (W20.335-303) Tadano Z300, ZFX300

Назначение, устройство и работа опорно-поворотного устройства.

ОПУ передает нагрузки от поворотной на неповоротную часть крана и обеспечивает вращение поворотной платформы с рабочим (стреловым) оборудованием.

На автомобильных кранах применяют два типа ОПУ:

1) Шариковое двухрядное ОПУ с внутренним зацеплением выполнено в виде радиально-упорного двухрядного подшипника и состоит из внутренней и наружной обоймы и двух рядов шариков, установленных между ними. Шарики разделены между собой пластмассовыми сухарями, играющие роль сепаратора. Наружная обойма болтами прикрепляется к поворотной раме, а внутренняя – к ходовой раме крана. На ней же находится зубчатый венец, который обегает выходная шестерня механизма поворота. Такое ОПУ устанавливается на КС-3577

2) Роликовое ОПУ имеет большую грузоподъёмность, обеспечивает лучшую равномерность распределения нагрузки при меньшей массе и габаритах. Оно состоит из 3-х колец, образуемых двумя полуобоймами и зубчатым венцом, и заключенных внутри них роликов, расположенных крестообразно.

Современные ОПУ характеризуются эксплуатационной надежностью и долговечностью, большой грузоподъёмностью, равномерным распределением нагрузки, не требуют больших объёмов работ связанных с регулировками и смазыванием.

Смазывают ОПУ шприцеванием через пресс-масленки консистентной смазкой.
